راهنمای جامع برقی کردن درب پارکینگ
برقی کردن درب پارکینگ یکی از بهترین روشها برای افزایش امنیت، رفاه و ارزش ساختمان است. با نصب جک بازویی، درب تنها با فشردن یک دکمه باز و بسته میشود و نیازی به پیاده شدن از خودرو نخواهد بود. اما عملکرد صحیح این سیستم تنها به خرید جک وابسته نیست، بلکه نصب اصولی و تنظیمات صحیح آن، نقش مهمی در طول عمر و کارایی جک نصب شده دارد.
در این مطلب مراحل نصب جک بازویی و برقی کردن درب را به صورت مرحله به مرحله بررسی میکنیم.
جک بازویی چیست؟
جک بازویی سیستمی الکترومکانیکی یا هیدرولیکی است که روی دربهای لولایی نصب شده و وظیفه باز و بسته کردن خودکار درب را برعهده دارد. اجزای اصلی این سیستم عبارتند از:
- جک بازویی راست و چپ
- تابلو فرمان
- ریموت کنترل
- چشمی فتوسل
- فلاشر هشدار
- قفل برقی
- براکتهای نصب
- منبع تغذیه
بررسی درب قبل از نصب جک
پیش از انتخاب و نصب جک باید مشخصات درب تعیین شود:
وزن درب: توان جک باید متناسب با وزن درب و لنگهها تعیین شود. انتخاب جک ضعیف برای درب سنگین باعث استهلاک موتور میشود.
عرض لنگه: هر چه عرض لنگه بیشتر باشد، به جکی با کورس حرکتی و قدرت بالاتر احتیاج خواهید داشت.
لولاها: وضعیت لولاها را بررسی نمایید، درب باید به صورت دستی روان باز و بسته شود. اگر درب گیر داشته باشد یا لولاها فرسوده باشد، عملکرد جک با مشکل مواجه میشود.
مراحل نصب جک بازویی
1- تعیین محل نصب جک
مهمترین بخش نصب، تعیین موقعیت دقیق براکتها است. دو پارامتر اصلی در نصب وجود دارد: فاصله A ( فاصله محور لولا تا محل نصب پایه عقب جک روی ستون) و فاصله B (فاصله محور لولا تا محل اتصال بازو روی درب). برای هر برند جک، جدول A و B توسط کارخانه سازنده ارائه میشود و باید دقیقا رعایت شود.
نکته مهم این است که محل نصب جک به نوع درب نیز بستگی دارد. در دربهای چهارگوش و استاندارد معمولا بازو در قسمت بالایی درب نصب میشود. اما در دربهای با ارتفاع بلند و هلالی برای ایجاد انتقال بهتر نیرو محل نصب پایینتر و حدود میانه درب انتخاب میشود یا از صفحات تقویتی استفاده میگردد.
2- نصب براکت عقب روی ستون
پس از مشخص شدن اندازهها، محل نصب را علامتگذاری کرده و براکتها را با جوشکاری و یا توسط رول بولت به ستون نصب نمایید. تراز بودن پایه را کنترل کنید، کوچکترین خطا در تراز بودن پایهها میتواند باعث لرزش و استهلاک جک شود.

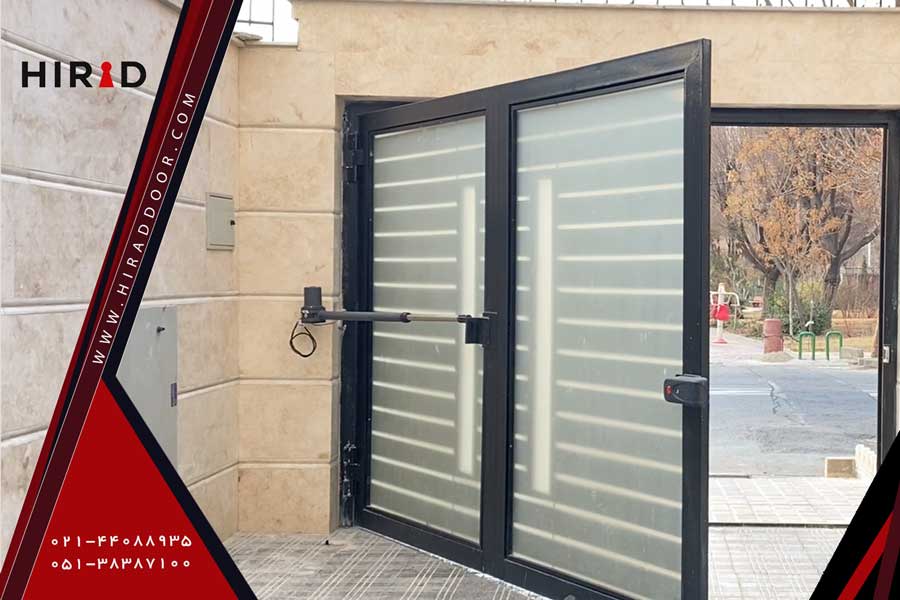

3- نصب بازوی جک
در این مرحله جک روی پایه عقب سوار میشود، پین نگهدارنده نصب شده و حرکت آزاد بازو بررسی میشود. جک نباید تحت فشار و یا پیچش قرار بگیرد.
4- نصب براکت جلو
درب را در حالت بسته قرار دهید سپس بازوی جک را تا اندازه تعیین شده باز نمایید تا محل دقیق براکت روی درب مشخص شود. سپس براکت را جوش داده و مجددا عملکرد آن را چک نمایید.
5- سیمکشی سیستم
سیمکشی موتور جک، چشمی فتوسل و فلاشر را مطابق استاندارد انجام دهید. تمام سیمکشیها باید در لولا یا داکت مناسب اجرا شود تا در برابر رطوبت و آسیبهای محیطی محافظت شود.
چشمی از برخورد درب با خودرو، افراد و اشیا جلوگیری میکند. چشمی در دو طرف درب در ارتفاع 50 تا 60 سانتیمتری از زمین و روبهروی هم نصب میشود.
فلاشر هنگام حرکت درب روشن میشود و افراد را از عملکرد سیستم مطلع میکند بهترین محل نصب فلاشر بالای ستون در محلی است که از دو سمت داخل و بیرون قابل مشاهده باشد.
6- نصب تابلو فرمان
تابلو فرمان مغز سیستم محسوب میشود و وظیفه کنترل موتور، دریافت فرمان ریموت، مدیریت چشمیها، تنظیم زمان باز و بسته شدن و تشخیص موانع را برعهده دارد. بهتر است تابلو در محلی نصب شود که دور از رطوبت و تابش مستقیم آفتاب باشد و در عین حال برای سرویس دورهای دسترسی آسانی داشته باشد.
7- برنامهریزی تابلو فرمان
در این مرحله تعریف ریموتها، زمان حرکت موتور، زمان بسته شدن خودکار، سرعت حرکت و عملکرد چشمی تنظیم میشود. بسته به برند جک منوهای برنامهریزی متفاوت است.
8- تست نهایی سیستم
پس از اتمام نصب عملکرد درب را از نظر باز و بسته شدن نرم، عدم لرزش و عملکرد صحیح قفل چک نمایید. همچنین عملکرد چشمیها برای توقف و تشخیص مانع چک گردد.
نکات مهم برای افزایش عمر جک پارکینگی
برای افزایش عمر سیستم توصیه میشود:
- لولاهای درب به صورت دورهای روغنکاری شوند.
- اتصالات مکانیکی بررسی شود.
- چشمیها تمیز نگه داشته شوند.
- سرویس دورهای جک انجام شود.
- از باز و بسته کردن مداوم درب در فواصل کوتاه خودداری شود.
دربهای پارکینگ برقی هیراد
در دربهای پارکینگ برقی هیراد، فرایند نصب جک و محل قرارگیری براکتها در مرحله طراحی و تولید در کارخانه به صورت کاملا دقیق و مهندسی شده مشخص میشود. این موضوع باعث میشود محل نصب جک، کاملا استاندارد، همراستا و متناسب با وزن و ابعاد هر درب طراحی شود. در این سیستم به جای اینکه محل نصب در زمان اجرا و در شرایط کارگاهی تعیین شود، تمامی نقاط اتصال قبل از رنگامیزی نهایی روی سازه جانمایی و اجرا میشود. مزایای این رویکرد عبارتند از:
- دقت بالای نصب جک
- کاهش خطای انسانی در محل نصب
- ظاهر نهایی تمیز و حرفهای
- استحکام بالای براکتها به دلیل جوشکاری کارخانهای
- سرعت نصب در محل پروژه
این موارد در نهایت موجب عملکرد نرمتر و دقیقتر درب شده و طول عمر جک را افزایش میدهد و در نهایت یک سیستم استاندارد و قابل اعتماد را برای مصرف کننده فراهم میکند.
